2022北京冬奥会国家速滑馆是如何实现高清晰度的音响扩声效果的?

发布时间:2022-05-10 浏览:300次
  2022北京冬奥会国家速滑馆是如何实现高清晰度的音响扩声效果的?

1、扩声环境特殊

  我们都知道,国家速滑馆是2022年北京冬季奥林匹克运动会的主场馆,馆内设置400米滑道,设有座位12000个,其约1.2万平方米的冰面创下了世界之最,为冬奥会做出了万全准备!

  不过由于冰面属于声音强反射面,加之封闭的超大空间环境,馆内回音还是很大,无法达到扩声的基本要求。

  为了达到扩声的目的,我们挑战打破传统扩声技术,突破重重困难!

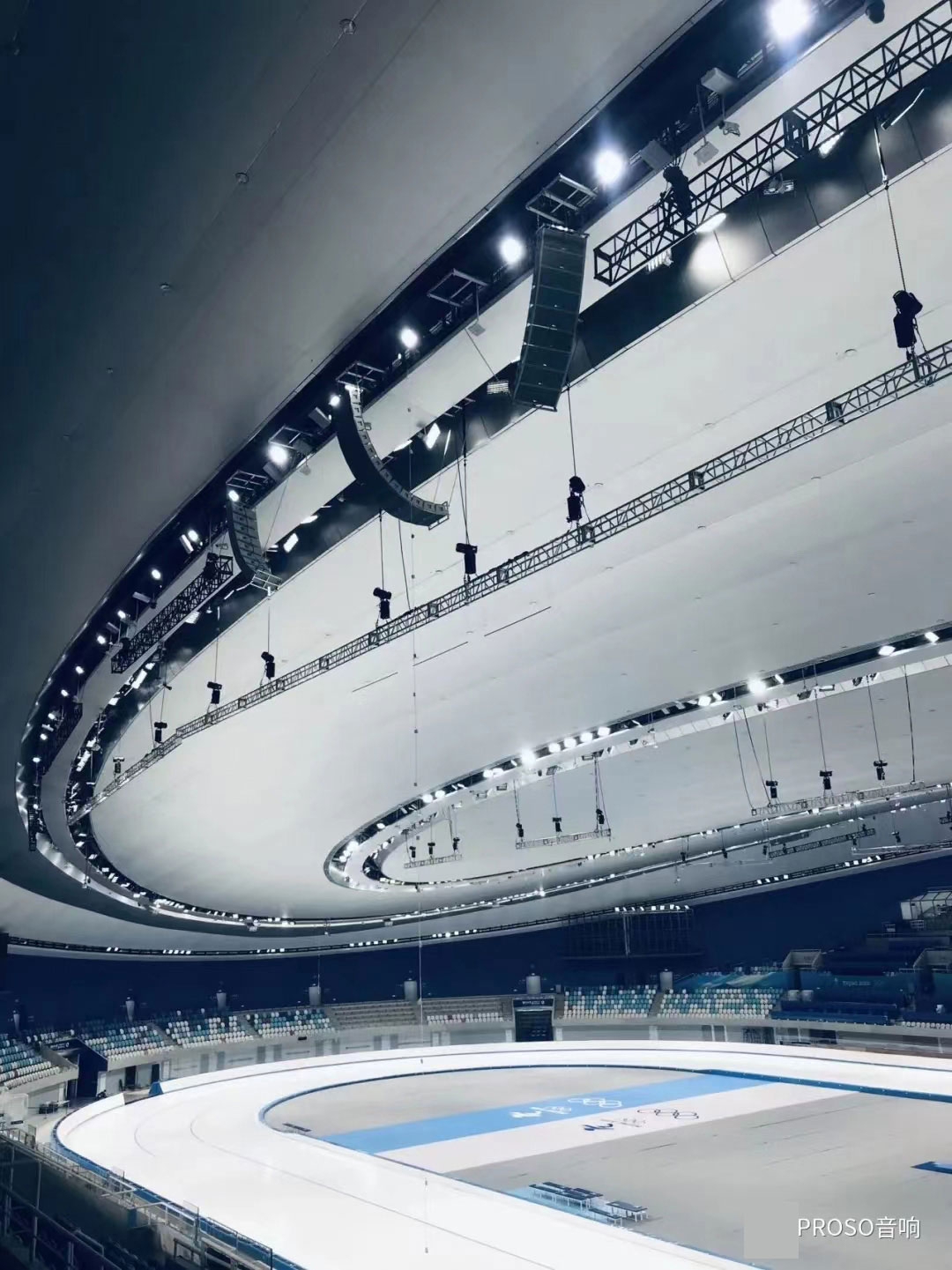

北京冬奥会音响

2、完善传统的扩声技术

什么是传统扩声技术?

  很多人不知道,其实扩声系统工程理论很早就发展到非常完善的地步,包括建声与音频系统,这就是传统的扩声技术。

  不过现在体育场馆面临的问题是:超大面积的冰面反射太严重,又缺少处理冰面降低反射的技术。

  简单来说就是,在电声与建声没有有机结合的情况下,我们只能从其他的角度考虑问题,采用另外的技术,这里称之为电建声学技术。

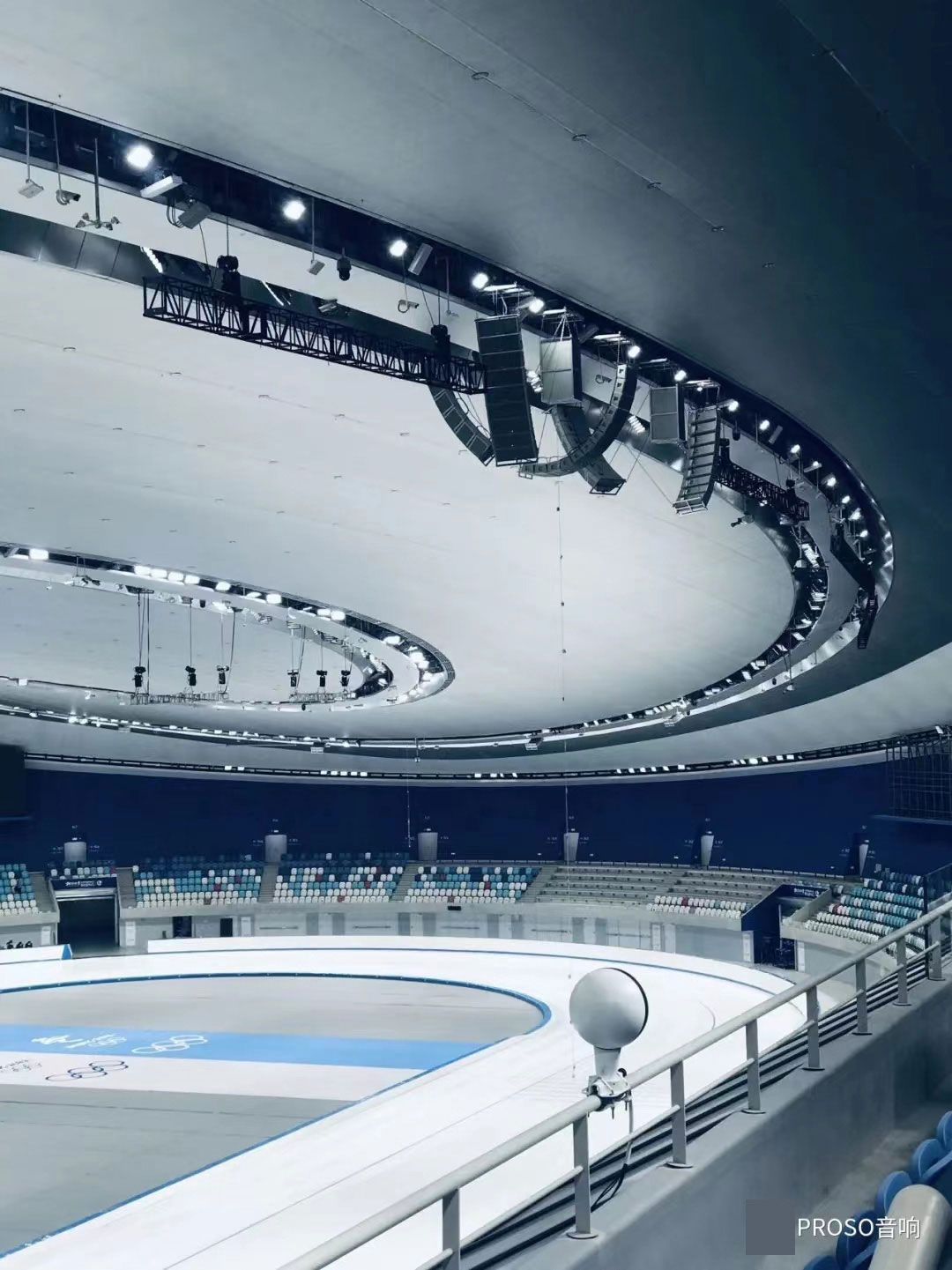

高清晰度扩声

电建声学技术

  所谓电建声学,是上个世纪70年代的技术,是在常规电声与建声手段不能有机相结合而产生扩声问题的情况下,所产生的另一种解决方法的科学。

  这种科学理论思想是,只要把每一个发声点(一组阵列音箱)发出的声音都控制到精确的覆盖范围内,并且各发声点发出声音的覆盖区域相互不干扰,该环境扩声清晰度效果为最佳。

  这里突出两个基本原则,一是扩声区要精确覆盖;二是各覆盖区尽量不相互干扰。这就是电建声学的基本思想。

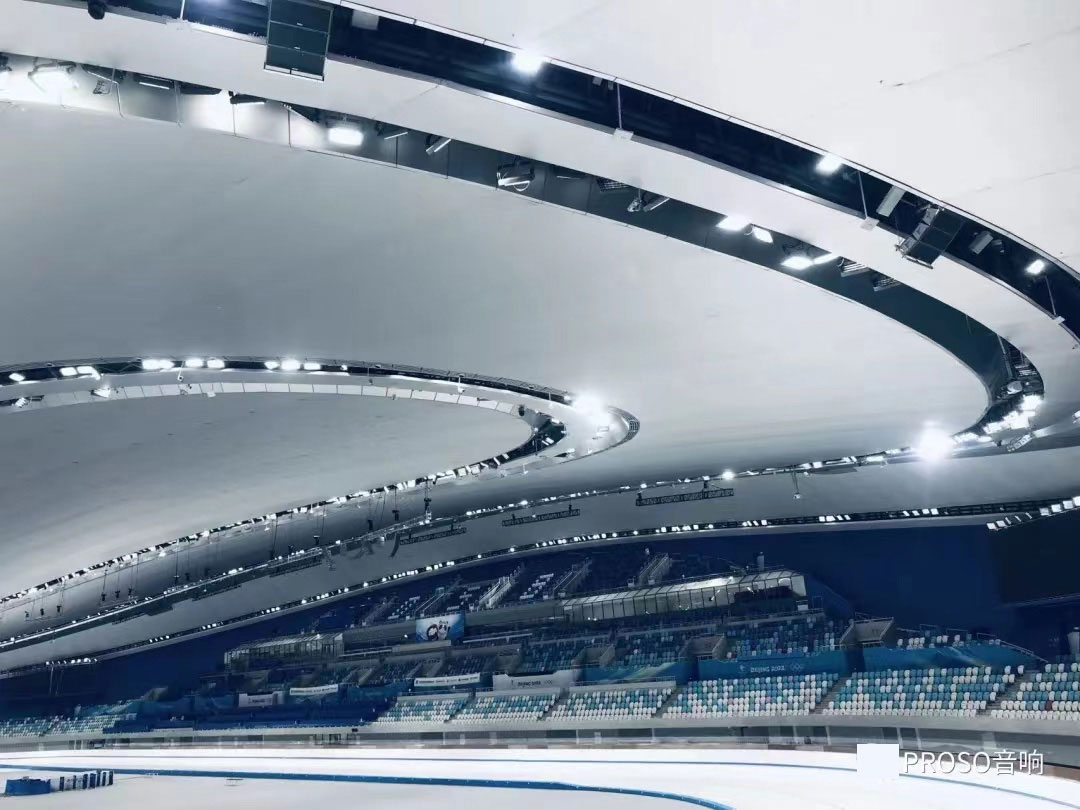

PROSO音响

3、“冰丝带”扩声解决方案

  我们首先严格遵循了电建声学理论,创新性的把两个基本原则严格落实到设计中,这就是我们针对场馆设计的方案。

体育场馆音响

扩声精确覆盖

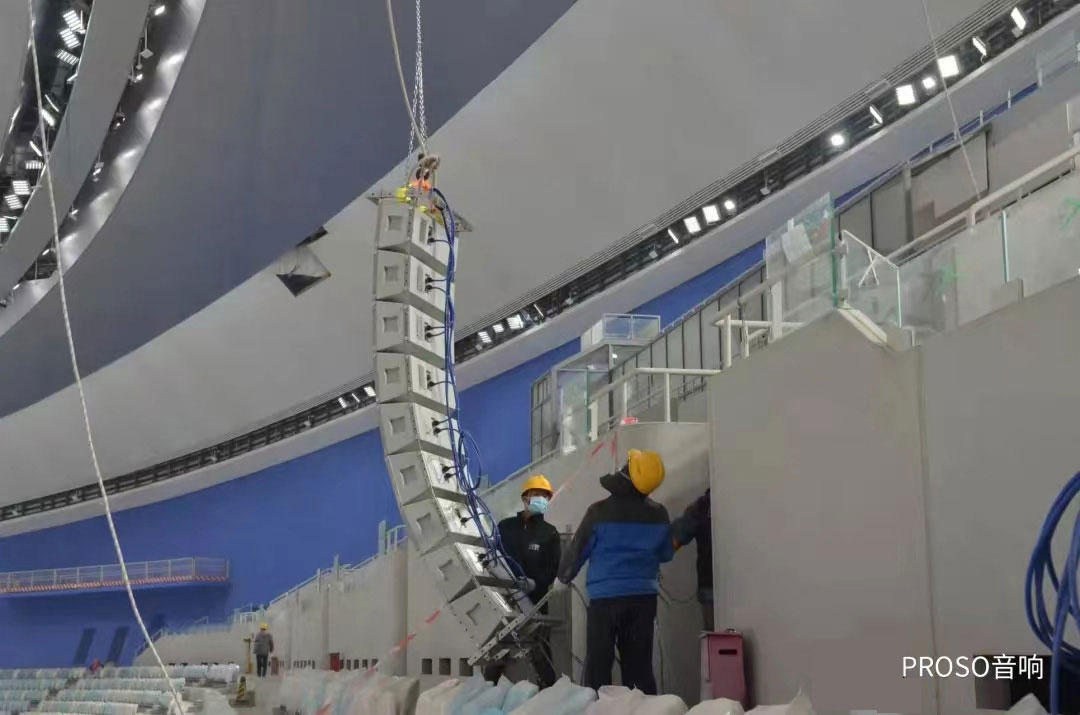

  具体来讲,我们采用了PROSO面阵列音箱技术。

  我们都知道,线阵列音箱在垂直指向性方面很强,上下扩声区域精确性很高,因此线阵列音箱比常规远程音箱更适合用于体育扩声。

  不过线阵列音箱在水平指向性方面不强,也会出现各区域水平干扰问题。

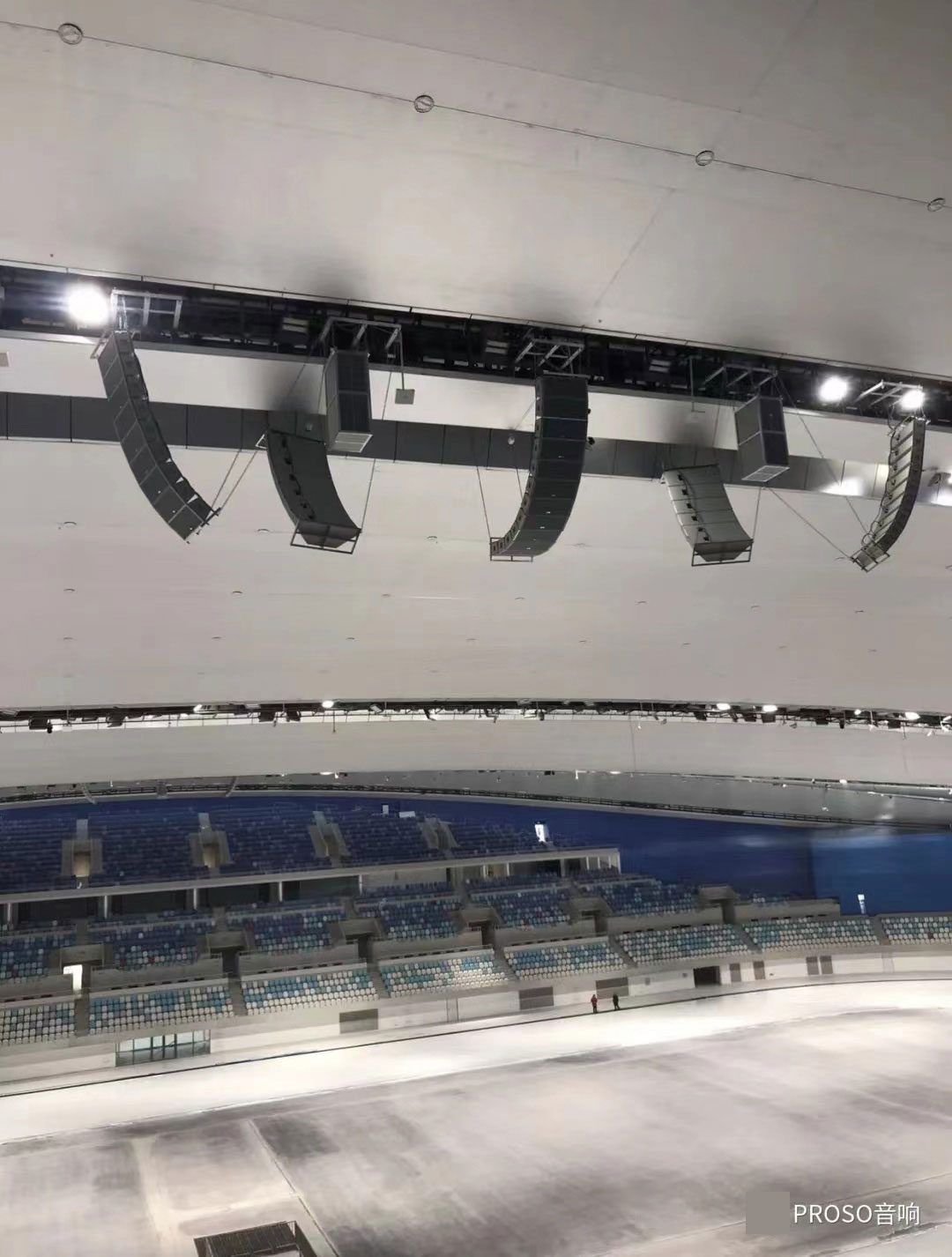

冬奥会音响

  为克服水平指向性不足问题,本次技术方案中,对更难把控的冰面扩声区域,采用了PROSO的面阵列音箱技术,使得扩声区域从垂直到水平指向性都得到严格把控,使扩声时溢出指定区域的声音成分最大可能地降低。

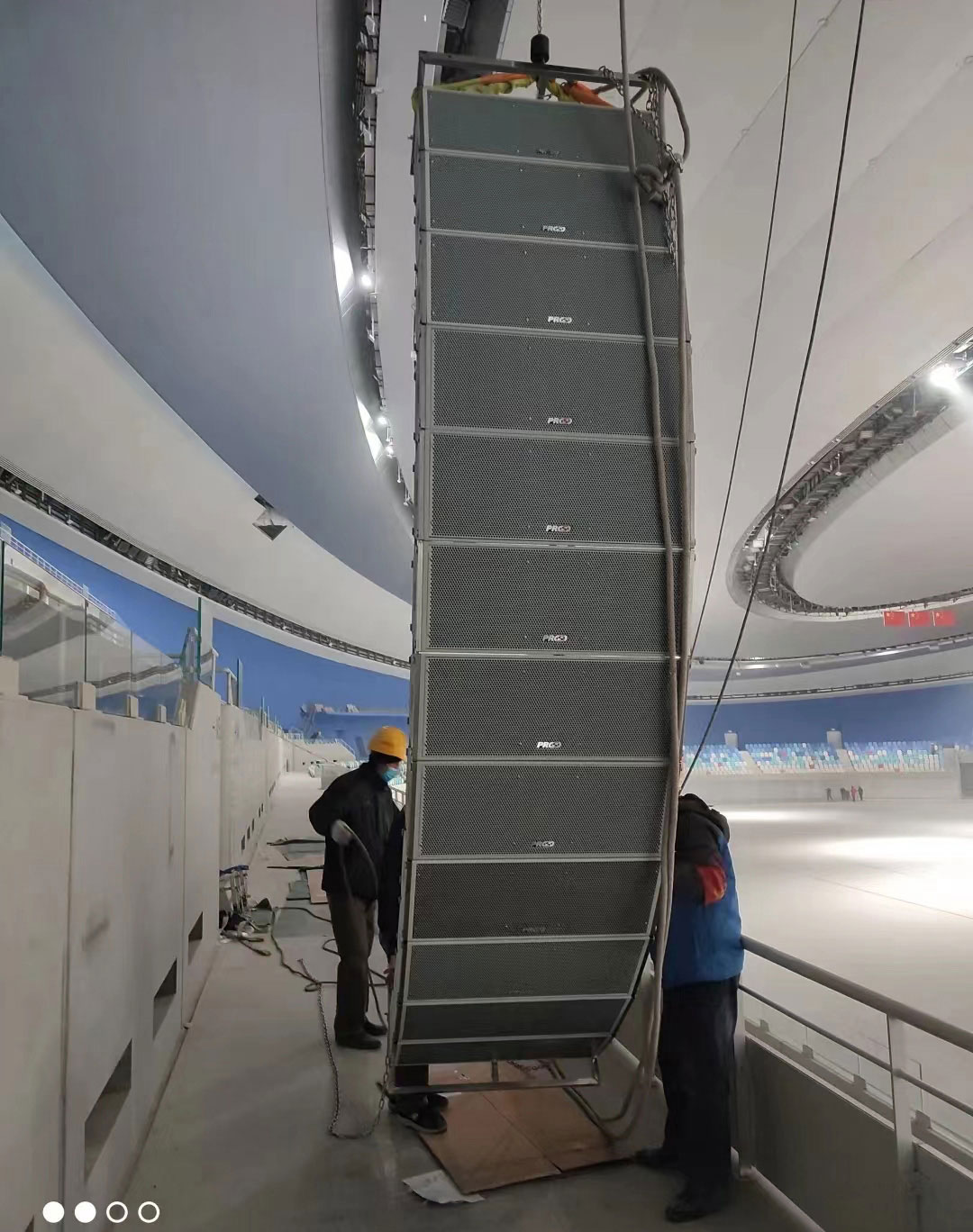

PROSO面阵列音箱

  所谓面阵列音箱技术,是指一种全频音箱设计技术,音箱能在垂直与水平方向紧密组合排列的同时扩声,在全频声波范围内可以去除有害干涉的技术。采用这种技术的优点就是可以实现垂直与水平扩声都能精确覆盖目标区域。

尽量避开扩声区相互干扰

  另外,如果想要做到让各扩声区域不互相干扰,首先需要让扩声区域分割数量减少。

  因为扩声区域相互干扰是不可能完全避免,每个区域干扰都会给整个区域带来一定影响。

北京冬奥会音响

  所以,在尽可能的情况下,把扩声区域划分得越少越好。这次国家速滑馆扩声一共划分为8大区域,其主要使用8串面阵列音箱扩声覆盖。

  冰面划为两个区,主席台范围一个区,主席台左面一直到头一个区,同样,主席台右面一个区。以对称方式,主席台对面也是一样,分左中右。

面阵列音响

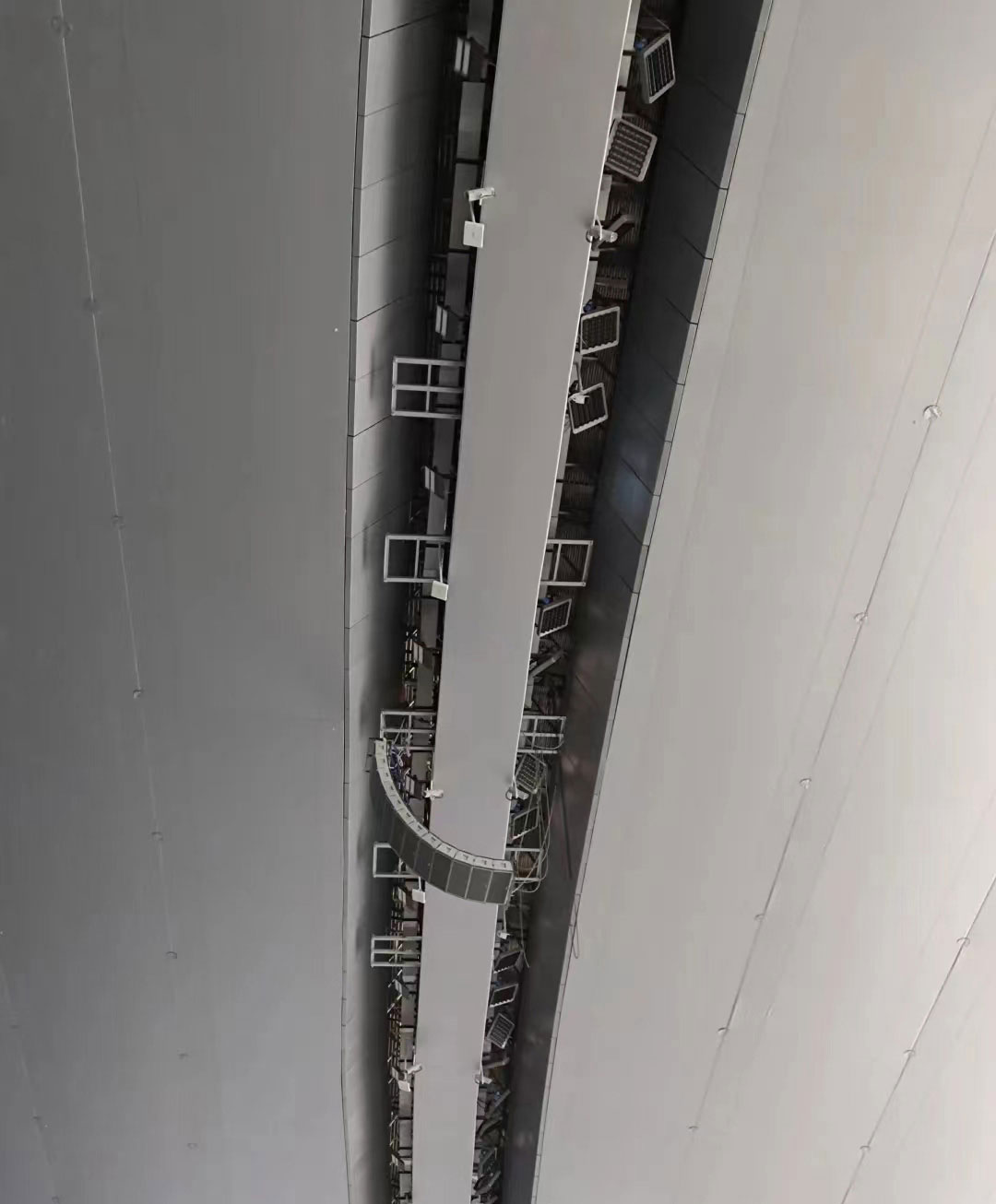

集中吊挂音箱减少相互干扰

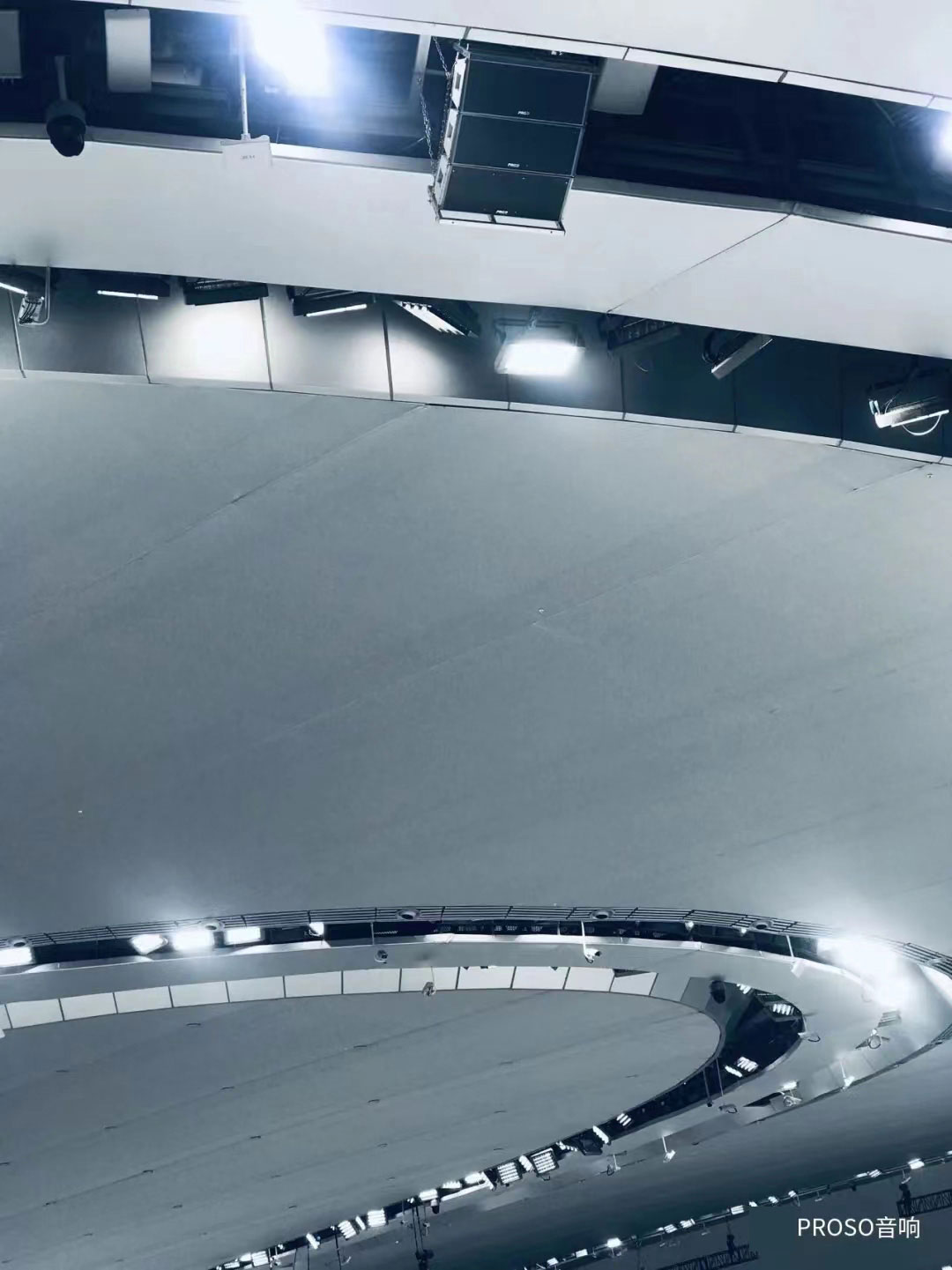

  国家速滑馆在扩声设计过程中,采用集中吊挂与分散延时补声相结合。

  当两组面阵列音箱针对不同区域扩声时,该两组吊挂位置之间距离近到一定程度,就近似于一组,两个扩声区域也就近似于一个区域,区域的减少就进一步会降低相互干扰现象。

面阵列音箱

  在大家的共同努力下,我们充分利用电声手段克服建声不足,实现了高清晰度的扩声效果。

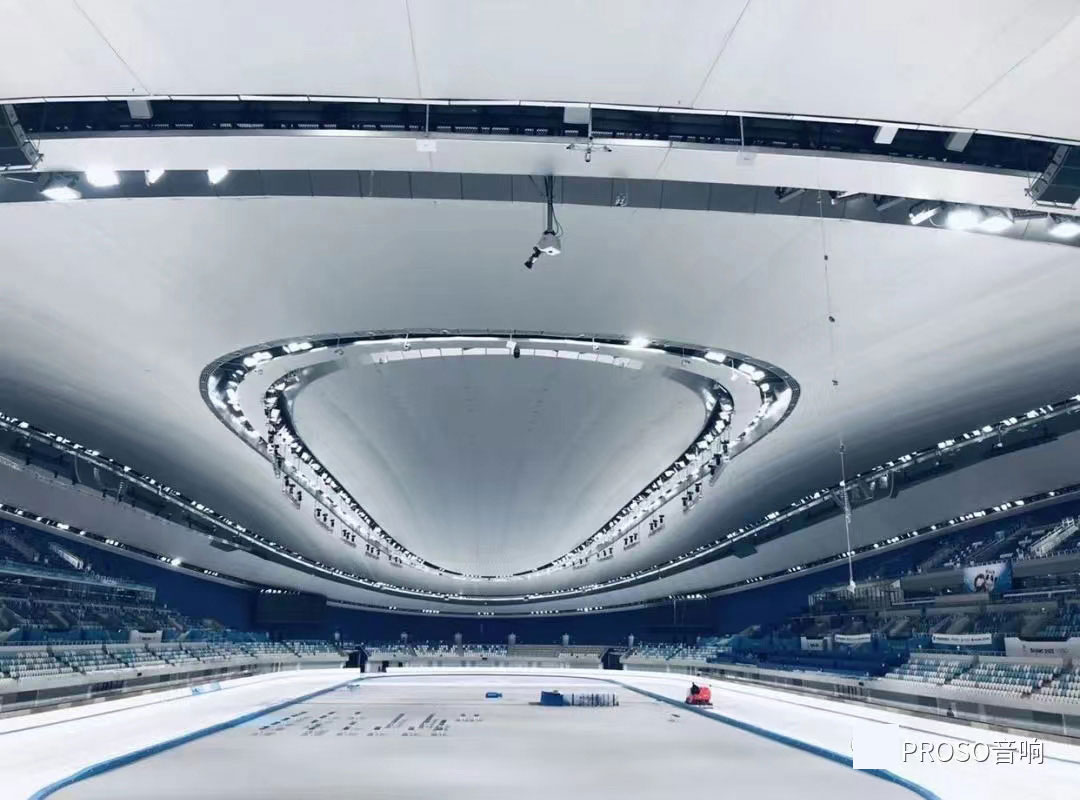

高清晰度音响

  上述扩声设计方案,充分利用电声手段克服建声不足,实现了高清晰度的扩声效果。通过国检检测,语言扩声清晰度平均值超过0.6,而奥运会的标准是0.5,数值越高代表清晰度越好。

  目前音响已经通过国检检测,并且远超国际水平,这是在技术层面上很难得的效果,又一次体现了中国智慧在扩声领域的优秀表现。

国家速滑馆音响

  最后,我们所打造的“冰丝带”音响效果得到了业内的一致好评,同时获得了北京电视台以及场馆方的充分肯定。
