BISONGPRO比昇4路混插矩阵输入卡Y4HD简介 BRIEF INTRODUCTION
Y4HD是一款4路高清混插矩阵输入板卡，可与混插矩阵主控机搭配使用。它有4路HDMI信号输入接口和4路非平衡音频输入，3P凤凰头，支持PCM格式
-
BISONGPRO比昇4路混插矩阵输入卡 Y4HD输入信号：4路HDMI信号
输入连接器：HDMI母端口
输入电平：T.M.D.S. 2.9V/3.3V
输入阻抗：75Ω
增益：0 dB
视频信号：全数字T.M.D.S信号；HDMI 1.4标准
切换速率：200ns (最大值)
HDMI标准：使用HDMI1.4的标准。
EDID 和DDC 管理：支持延伸显示能力识别（EDID）和显示数据频道（DDC）使用DVI和HDMI的标准。
HDCP 管理：支持高带宽数码内容保护（HDCP）使用DVI和HDMI1.4标准。
频带宽：340 MHz (10.2 Gbit/s)
最大时间延迟：5nS (±1nS)
串扰：<-50dB@5MHz
BISONGPRO比昇4路混插矩阵输入卡Y4HD产品特点 FUNCTION
HDMI输入信号卡与混插矩阵主控机搭配使用；
支持HDMI1.4，兼容HDCP1.4；
支持480p到4Kx2K，支持3D；
HDMI内嵌音频，支持PCM/Dobly Digital/DTS/DTS-HD；
自动识别输入的视频分辨率，同时支持手动学习EDID，保障更大的兼容性。

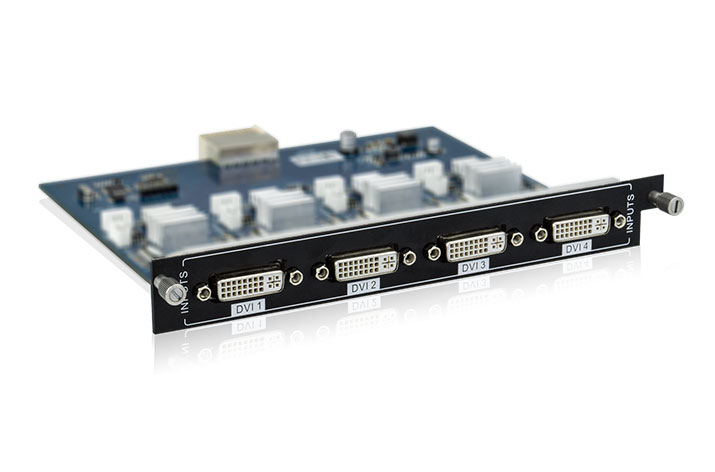

BISONGPRO比昇4路混插矩阵输入卡Y4DV简介 BRIEF INTRODUCTION
Y4DV是是一款多功能信号输入卡，可与混插矩阵主控机搭配使用。它有4路DVI-I输入接口，并且自动识别兼容YPbPr, C-video 和 VGA格式的信号。DVI输入兼容HDMI1.3,支持HDCP1.2,内置自动的EDID管理,支持EDID学习功能。
-
BISONGPRO比昇4路混插矩阵输入卡 Y4DV输入信号：4 路DVI 信号
输入连接器：母端口DB24+5/HDMI
输入电平：T.M.D.S 2.9V～3.3V
输入阻抗：75Ω
增益：0 dB
切换速率：200ns(最大值)串扰
视频信号：DVI，HDMI，VGA，C-VIDEO，YPbPr
输出音频格式：PCM 格式
数据类型：8bit
音频采样率：32K，44.1K，48K，88.2K，96K，176.4K,192K
频带宽：340MHz(10.2Gbit/s)
最大时间延迟：5nS(±1nS)
串扰：<-50dB@5MHz
EDID 和DDC 管理：支持延伸显示能力识别（EDID）和显示数据频道（DDC），使用DVI和HDMI的标准
BISONGPRO比昇4路混插矩阵输入卡Y4DV产品特点 FUNCTION
该多功能信号输入卡与MMX系列矩阵主机搭配使用；
最高数据速率4.95Gbit/s；
支持输出分辨率调节，最大支持分辨率 1080P@60Hz；
支持HDMI,DVI,C-VIDEO,YPBPR,VGA五种信号；
支持热插拔，支持设定图像亮度值、对比度值、色度值、锐度值等。

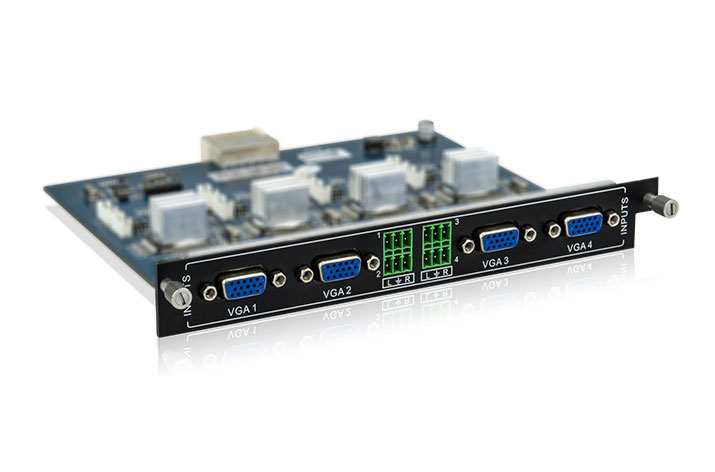

BISONGPRO比昇4路混插矩阵输入卡Y4AV简介 BRIEF INTRODUCTION
Y4AV是一款4路带双声道立体声音频的VGA信号输入卡，并且兼容YPbPr, C-video 和S-video格式的信号。信号输入后可以由混插矩阵UMX-4O-VG输出到终端设备，也可以由其他输出信号卡输出信号。
-
BISONGPRO比昇4路混插矩阵输入卡 Y4AV视频输入信号：4路VGA信号
音频输入信号：4路双声道，立体声音频信号
视频输入连接器：15针HD型母端口
音频输入连接器 3P（3.81mm）插拔接线端子
耦合输入：仅AC 耦合
音频输入阻抗：>10KΩ
输入电平：0.5 ~ 2.0Vp-p
共态抑制比（CMRR）：>90dB @20Hz ~ 20K Hz
输入阻抗：75Ω
频率响应：20Hz~20K Hz
增益：0 dB
频带宽：YPbPr:170MHz；C-video:150MHz；VGA:170MHz
视频信号：VGA-UXGA, RGBHV, RGBS；RGsB, RsGsBs, component video, S-video, composite video。
视频类型：VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, component video, S-video, 和composite video
切换速率：200ns (最大值)
串扰：<-50dB@5MHz
BISONGPRO比昇4路混插矩阵输入卡Y4AV产品特点 FUNCTION
VGA输入信号卡与MMX系列矩阵主机搭配使用；
所有的输入将scale变成1080p或者1920*1200（也可以兼容C-VIDEO, YUV,YC）；
支持的信号有VGA-UXGA，RGBHV，RGBS， RGsB，RsGsBs，component video，S-video和composite video等。

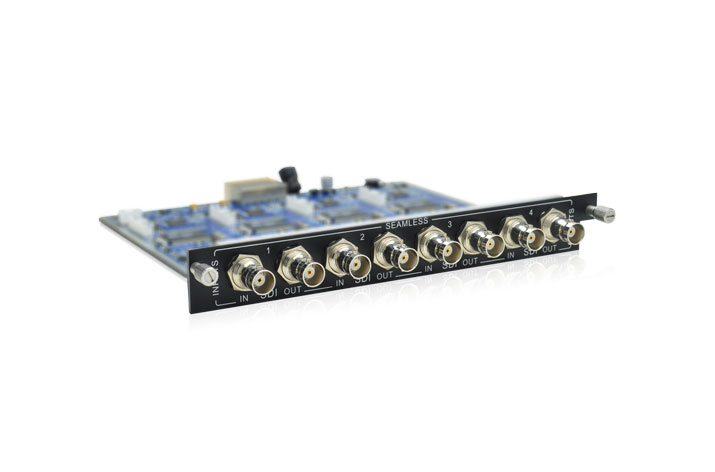

BISONGPRO比昇4路混插矩阵输入卡Y4SD简介 BRIEF INTRODUCTION
Y4SD是一款SDI输入信号卡，可与混插矩阵主控机搭配使用。它有4路SDI输入接口，并且具备四路SDI环出。
-
BISONGPRO比昇4路混插矩阵输入卡 Y4SD输入：4路SDI信号（每路带一路SDI环出）
输入连接器：BNC连接器
输入电平：T.M.D.S 2.9V～3.3V
输入阻抗：75Ω
视频信号：HD-SDI、3G-SDI
色深：8&10& 12bit
工作距离：1080P≤70米（请使用优质线材）
带宽：6.75Gbps
最高分辨率：1080P@60Hz
工作温度：-10℃～ +40℃
相对湿度：10% ～ 90%

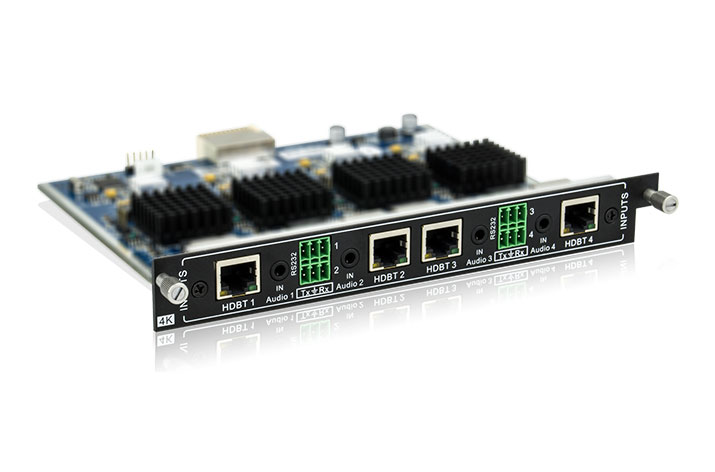

BISONGPRO比昇4路混插矩阵输入卡Y4TP简介 BRIEF INTRODUCTION
Y4TP是一款HD-BaseT（双绞线传输）输入信号卡，可与混插矩阵主控机搭配使用。它有RJ45、Audio和RS232各4路输入接口，支持HDBT1.0，支持4K。
-
BISONGPRO比昇4路混插矩阵输入卡 Y4TP视频输入信号：4路HDBT信号
视频输入连接器：RJ45，带黄色和绿色指示灯
视频输入电平：T.M.D.S 2.9V～3.3V
视频输入阻抗：差分线100Ω
音频输入信号：4路立体声信号
音频输入连接器：RJ45，3.5mm立体声接口
音频输入阻抗：75Ω
频率响应：20Hz～20K Hz
控制信号:4路RS232控制信号
控制端口:3针插拔接线端子
协议:通过TCP/IP协议
增益:0 dB
最高数据速率：6.75Gbit/s
最大支持分辨率：4Kx2K
串扰：<-50dB@5MHz
传输距离：1080P≤70米
切换速率：200ns (最大值)4Kx2K ≤ 40米
工作温度：-10℃～+40℃
相对湿度：10%～90%
支持音频格式：内嵌音频支持PCM、Dobly Digital、DTS、DTS-HD格式，外接音频支持PCM格式
HDMI 标准：支持HDMI1.4a
EDID和HDCP管理：支持EDID手动管理，兼容HDCP1.4
BISONGPRO比昇4路混插矩阵输入卡Y4TP产品特点 FUNCTION
4路HD-BaseT输入信号卡与混插矩阵主控机搭配使用。
支持HDMI、IR和RS232信号同时传输，最远可达70米。
有RJ45、Audio和RS232各4路输入接口。
搭配发射器TPHD402T。
